HELP !!! Schéma motorové elektiky pro 2.5 TD

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 21.9.2011, stř 12:31

Zdravím,
nemá někdo schéma zapojení motorové elektriky na AR 155 2.5 TD. Na netu se mi ho nepodařilo najít. Díky.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 21.9.2011, stř 19:03

http://www.ulozto.cz/1198710/alfa-romeo ... rkshop-pdf

něco málo tam je

co konkrétně potřebuješ??
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 21.9.2011, stř 21:55

Potřebuji si změřit, jestli nemám někde "seklý" kabel.
Nejde mi proud "na otvírání" nafty na čerpadle. Když přivedu natvrdo 12V, auto má
snahu chtit, rosvítí se kontrolka žhavení a auto nechytí.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 21.9.2011, stř 21:59

mno ty máš verzi s EDC, je možné, že kabel je ok, ale máš problém jinde, třeba ti ŘJ nepustí proud do čerpadla, protože nemá potřebné informace



jsi si jistý, že všechny čidla fungují jak mají??

EDIT: dosti problémů je s pilotním vstřikem
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 21.9.2011, stř 22:23

Pilotní vstřik je vyměněn (a odzkoušen), čidla jsou odzkoušena a jsou ok.Už jsem zkoušel snad všechno a zbývají mi jen ty kabely.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 22.9.2011, čtv 06:46

a zkoušel jsi diagnostiku??

co to má za typ ŘJ??
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 22.9.2011, čtv 17:45

Na diagnostice jsem s tím ještě nebyl, jak jsem psal, auto nejede. A prozatím se mi napodařilo se doma s autem spojit
číslo jednotky je Bosh 0 281 001 191
CL1T 078
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

prte
SemTuFurt
Uživatelský avatar

Příspěvky: 1843
Registrován: 15.12.2008, pon 23:09
Bydliště: Cervena Recice / Praha

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od prte » 22.9.2011, čtv 19:23

a pres co se snazis pripojit? fiatecuscan i visascan o 155TD mlci ze ji nezna...
kodove podobna jednotka je ve 156JTD...
ex Alfa Romeo 155 2.0 TS 16V Super

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 22.9.2011, čtv 22:40

dle slov kluků z JEEP klubu:

"To by mělo jít diagnostikovat každou univerzální diagnostikou."

řekl, bych, že dokud to nenapíchneš, tak asi nic nezjistíš, pokud to tedy není nějaká závada typu "myš překousala kabel"

nějaké schéma na VMko s EDC jsem nenašel a to se ve VMku hrabu 8let :smt102


tady je další manuál na VMko, ale zase spíš jen mechanické věci
http://www.jeep-club.net/graphics/manuals/59/ezg_9a.pdf
http://www.jeep-club.net/graphics/manua ... zg_14a.pdf
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 23.9.2011, pát 10:05

Prte: tak jak píšeš, diagnostika nic ani pro 156JTD
Milano: zkoušel jsem 2 diagnostiky, ale bohužel nic.

Schéma, jak jsem psal, jsem taky nenašel. Předpokládám, že budu mít někde úpadlý kabel nebo kostru.

Jinak popíšu průběh projevování se závady:

Výměna motoru - z důvodu: původní motor jel normálně, jen odešlo turbo, sežralo olej a vylágroval se motor.

Dán kompletní jiný motor, elektrika zůstala původní
Již zde nebylo 12V na čerpadle - přivedeno na tvrdo 12V pro čerpadlo, auto jezdilo bez problémů cca 2 měsíce.

Pak se občas rozsvítila kontrolka na žhavení a auto chcíplo. Šlo normálně nastartovat a zase jezdilo do dalšího rozsvícení kontrolky žhavení. Postupně se zkracovaly intervaly rozsvícení se kontrolky.

Pak běželo auto pouze na volnoběh, při sešlápnutí plynu se rozvítila kontrola žhavení a auto chcíplo.

Dnes již ani nestartuje.

Díky za všechny rady.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 24.9.2011, sob 09:15

na jeepech ještě odcházela řídící jednotka, máš možnost vyzkoušet jinačí??
když jí nemůžeš napíchnout na diagnostiku, tak třeba ona je špatná

dále taky odchází přímo elektroinstalace na vstřikovacím čerpadle, ale to se asi vyzkoušet nedá



dále přímo elektromagnetický ventil na čerpadle (jak na něj přivádíš 12v) je v pořádku?


ten nový motor již tedy nešel nastartovat a musel jsi na něj přivést extra 12v??, nový motor nemá nějaký namontovaný imobilizér na čerpadle??
Přílohy

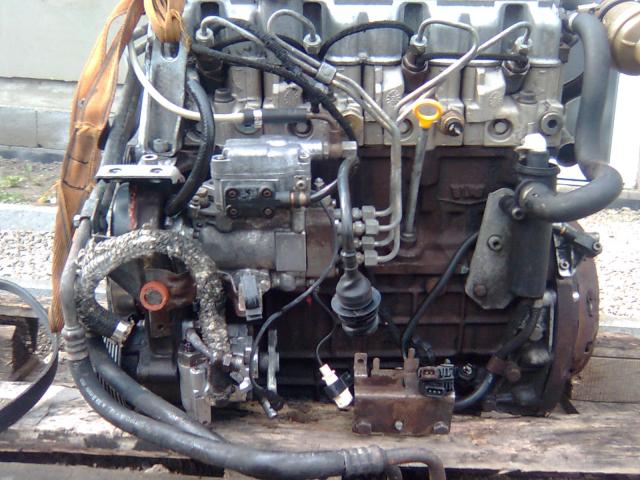

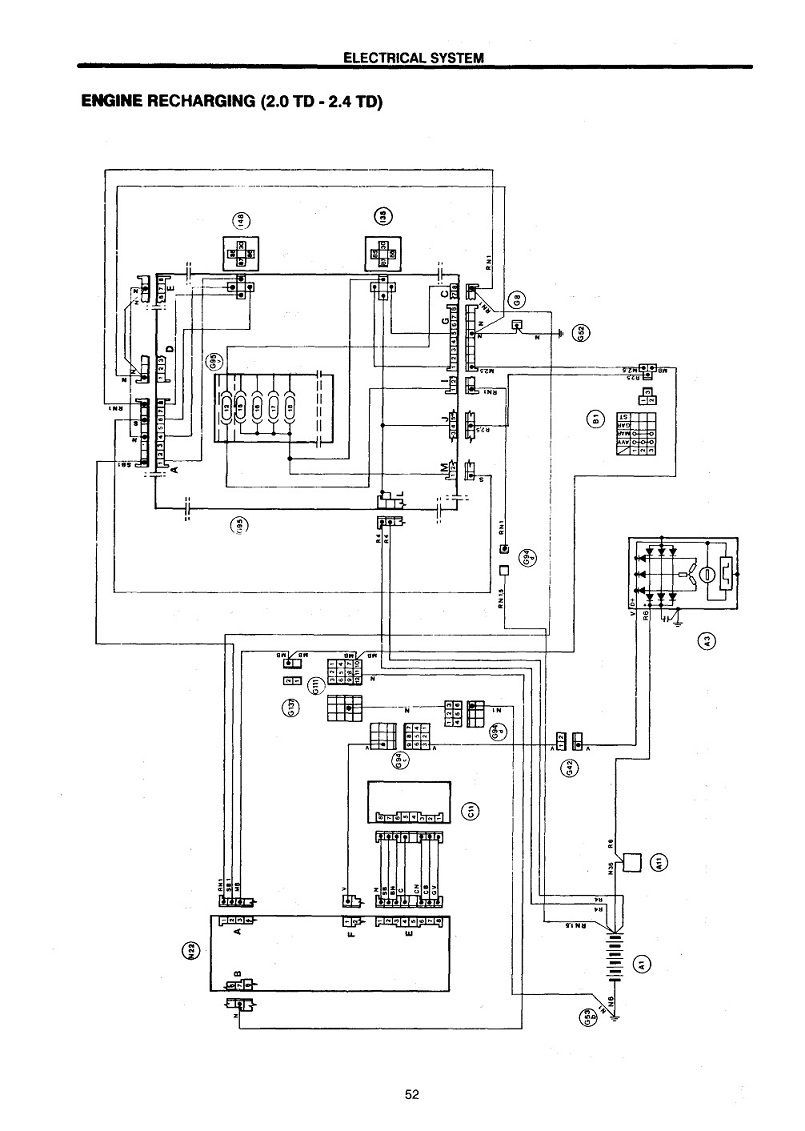

td el.jpg
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 24.9.2011, sob 10:33

Řídící jednotky mám dvě, zkoušel jsem je vyměnit a bohužel zase nic. Elektroniku na čerpadle nemám odvahu sundat a žádný imobilizér jsem na něm nenašel.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 24.9.2011, sob 10:38

řeknu to takto:

vyzkoušel jsi vše kromě vstřikovacího čerpadla??

ta elektorinstaalce na čerpadla by měla být přišroubovaná jen 4 má šroubkama, ale jen jednou jsem to držel v ruce a nevím co na tebe "vypadne"po sundání, ale třeba bych to zkusil na tom vylágrovaném motoru, tam nejni co skazit, ne?? a případně to pak prohodit

teoreticky by to měla být jen patice
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 24.9.2011, sob 10:56

Jdu to vyzkoušet.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 24.9.2011, sob 12:37

Tak elektrika na čerpadle vyměněna závada pořád.
Nový poznatek při vyplé elektrice do ventilu na čerpadle můžu startovat a žhavení se nerozsvítí, jakmile připojím 12v a motor začne chytat okamžitě, se žhavení rozsvítí.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 24.9.2011, sob 13:24

hmm
vše vyměněno a stejně to nefunguje

když tedy startuješ jak má, motor se točí na prázdno a nechytne a když připojíš na 12v čerpadlo, tak motor má tendenci chytat, ale stejně nechytne??

je to jako by snímač polohy klikovky byl špatný, jako by řj nevěděla kdy zrovna má vstřikovat a tím, že to připojíš na 12v ta obejdeš řj a motor chytá....

už se v tom strácím

zkusím zjistit o tomhle EDCčku víc info

EDIT:

když u tohohle motoru dojde nafta, tak to jednoduše chcípne nebo se rozsvítí porucha??
nevím jestli to má čislo třeba na tlak nafty, či co

zacpaný pal. filtr asi nebo, co?
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 24.9.2011, sob 14:07

Záhada z poloviny vyřešena
Byla upadlá kostra u naftového filtru. Motor běží, ale teď má 1400 otáček a hrozně klepe
jako by běžel pořád na "předsuvník"
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 24.9.2011, sob 19:21

lol

čim dál lepší

1400 otáček by mohl být nouzový režim na dojetí??

zvýšený volnoběh to má mýt tak cca 1000 při studeném motoru, ale to asi víš :)



zkus odpojit konektor od předsuvníku vstřiku (nějakej konektror na spodku čerpadla)
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 24.9.2011, sob 19:55

Odpojit konektor jsem zkoušel, při zpětném zapojení přestal motor klepat, ale otáčky zůstaly stejný a pulsují cca 200 otáček dolů. Motor je hodně citlivý na plyn, při drobném sešlápnutí hned reaguje. Při zařazení rychlosti a bez plynu pouštění spojky a přibrždění motoru na cca 1000 otáček se motor sklidní a drží volnoběh na 1200 otáček, po sešlápnutí a puštění plynu opět vylezou otáčky na 1400 a pulsují.
Už z toho začínám nešťastný
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

A.J.Michal
SemTuFurt
Uživatelský avatar

Příspěvky: 4863
Registrován: 10.12.2008, stř 19:06
Bydliště: Tlumačov, je to kousek od Zlína
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od A.J.Michal » 24.9.2011, sob 21:01

to vypadá jako by to čerpadlo si dělalo co chce, že by špatný regulator, nebo ten je už řízený nějak elektronicky přes ŘJ?
Alfa Romeo Spider Graduate US 1986
Giulietta 2.0 TD
75 3.0 V6 QV RSR
75 2.4 TD
159 SW 2.4 JTDm 154kw Q4
Mercedes ML 270CDI
Transporter T5 + autopřepravník 2600 Kg
Jawa 50/23 Mustang, Piaggio Ciao, Royal Enfield bullet 500

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 24.9.2011, sob 22:52

A.J.Michal: tohle je jiná liga VM motoru :)

DavidAR:

a když motor zahřeješ na provozní teplotu tak se to změní, nebo je jedno jestli je motor teplý či studený

je stejně nepochopitelné, že to vše fungovalo, pak vypadl drát z filtru a nejelo to, po zapojení si motor jde nastartovat, ale neběží jak má.....

pitomá elektrika :smt013
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 25.9.2011, ned 09:44

Je jedno jestli je motor zahřátý nebo studený běží to pořád stejně. Ta elektronika je jen k vzteku.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Milano75
SemTuFurt
Uživatelský avatar

Příspěvky: 5150
Registrován: 7.5.2008, stř 15:22
Bydliště: Jihlava
Kontaktovat uživatele:

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od Milano75 » 25.9.2011, ned 09:47

ted už jedině zajet do servisu na diag.
Alfa Romeo 75 3.0 V6 QV America
Alfa Romeo 75 2,0TS
Alfa Romeo Alfetta GT 1,8 1975 + skelet 1981
Alfa Romoe 159 2,4JTDM SW TI

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 25.9.2011, ned 10:02

Bude to sice hrozná jízda, ale nic jiného už my nezbývá. Zítra to zkusím a dám vědět, jak jsem dopad.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

DavidAR
Uživatelský avatar

Příspěvky: 49
Registrován: 19.12.2009, sob 11:18
Bydliště: Jílové u Prahy

Re: HELP !!! Schéma motorové elektiky pro 2.5 TD

Příspěvek od DavidAR » 27.9.2011, úte 09:48

Tak záhada vyřešena jé přidřené čerpadlo.
Alfa Romeo 155 2.0 T Q4
Alfa Romeo 33 1.7 16V Permanent 4 - Zender edition
Toyota Supra 3.0i turbo

Odpovědět

Zpět na „155“

Kdo je online

Uživatelé prohlížející si toto fórum: Žádní registrovaní uživatelé a 2 hosti
